周末，我大学同学W哥打电话约女士加入“老地方”。看来W哥有话要说，沈女士当然有牛排吃。W哥是某企业的设备技术总监。由于大学所学专业的特殊性，他对设备涉及的电机，尤其是进口电机的国产化非常感兴趣，也很专注。最近W哥对某型号高速电机的绕线方案的选择感到“惊讶”，还专门和女士讨论了大胡子老外的“妙招”。

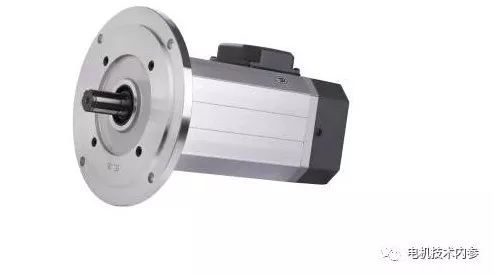

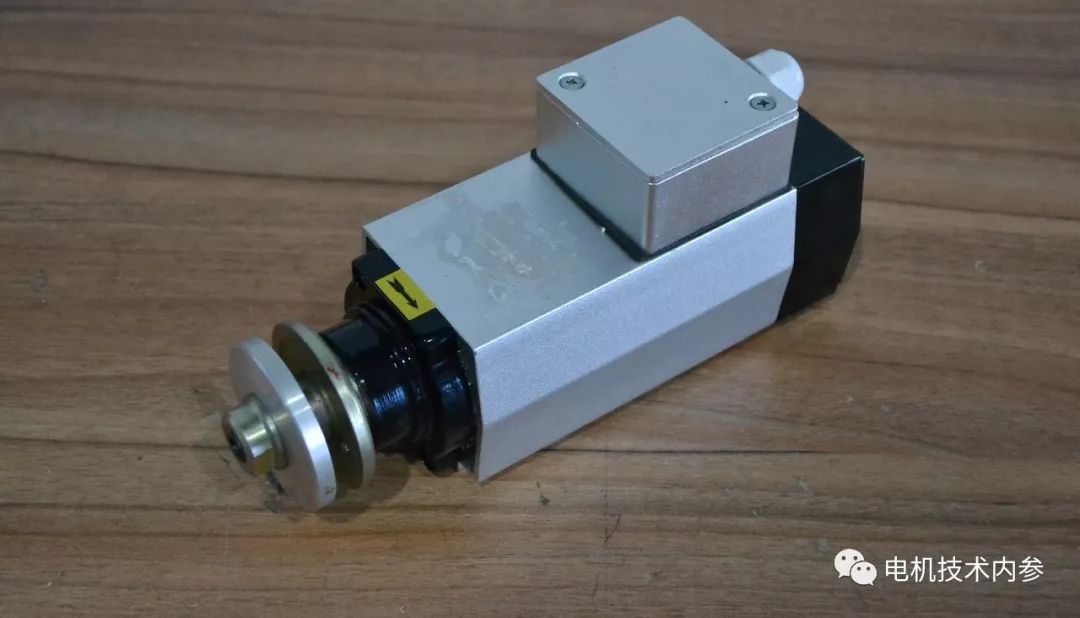

从电机标签Ms的数据可知，电机运行速度高达5000 ~ 6000 rpm，电机结构非常紧凑。如果采用双叠片绕组，工艺性差，绕组系数和槽利用率低；单层绕组比较理想，但是线圈端太长。考虑到各种制约因素，选择双层同心缠绕是上策，这是留胡子的设计师和老外的“套路”。
电机绕组的类型应与产品本身的结构特征相匹配。是好是坏，其实各有千秋。今天Ms就参考这个电机绕组的案例来谈谈双层同心绕组。
每极每相槽数q和绕组型式
每极和q相的槽数是每极下各相绕组所占的槽数。将子槽数设置为z，相数设置为m，极对数设置为p，然后
q=Z/(2pm)……(1)

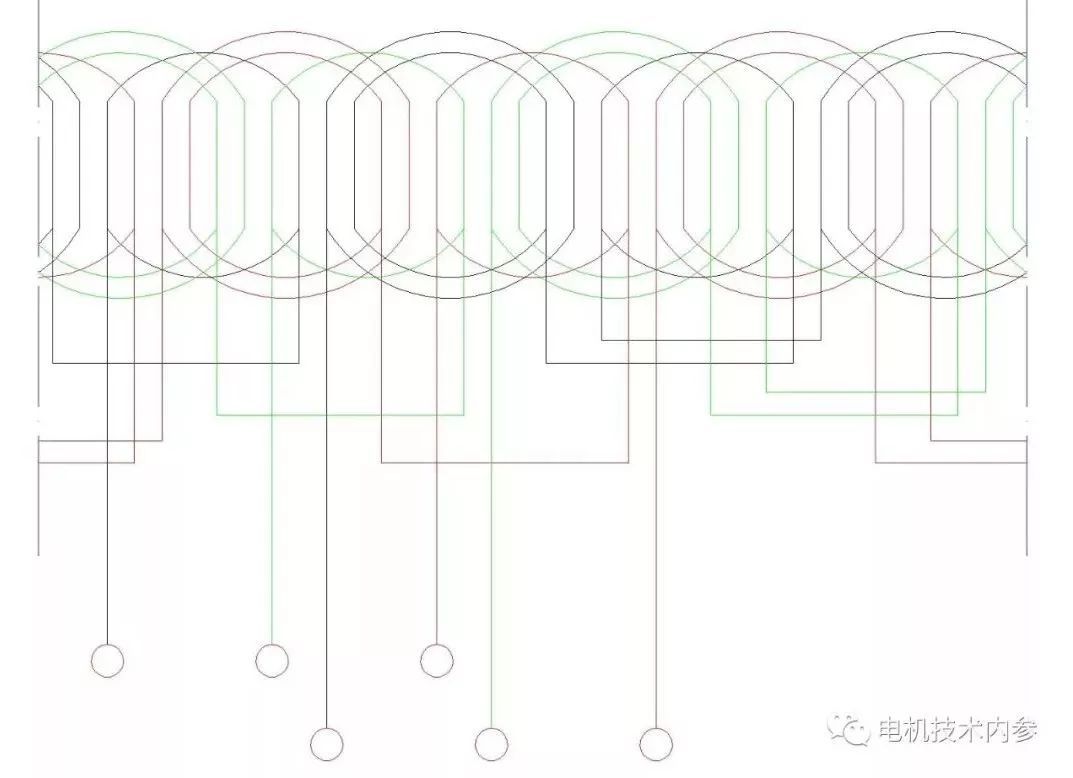

对于小型电机或小型2极电机，当q=2时，使用链条绕组，如图1所示；当q=3时，使用交叉绕组，如图2所示。当q4时，采用单层同心绕组，如图3所示。

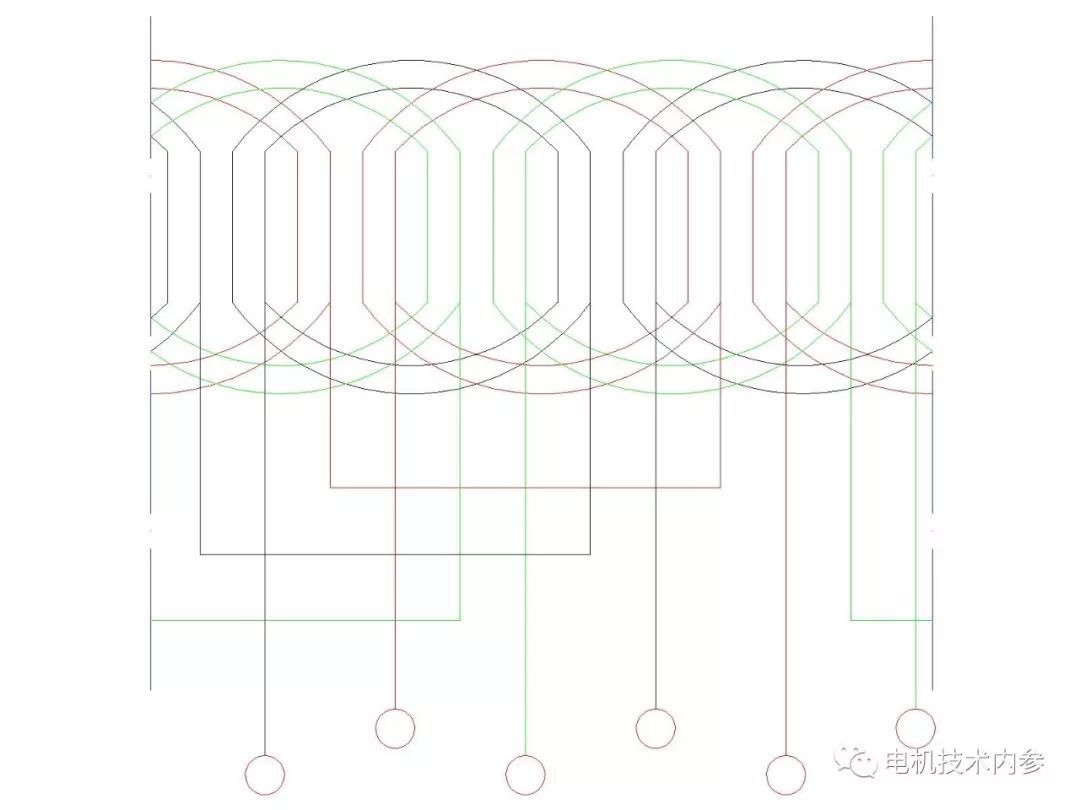

图1

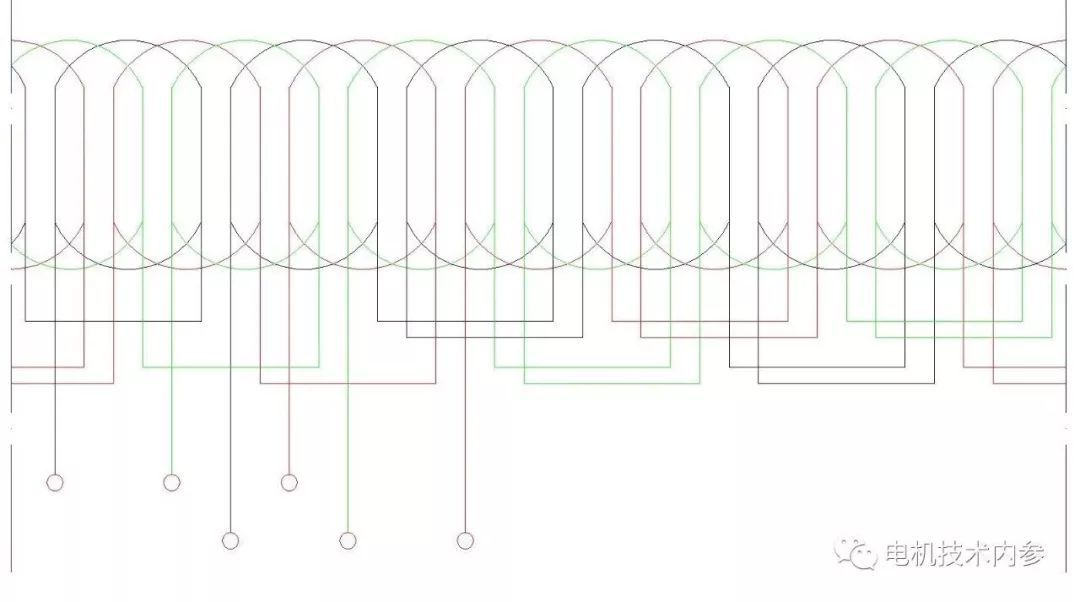

图2

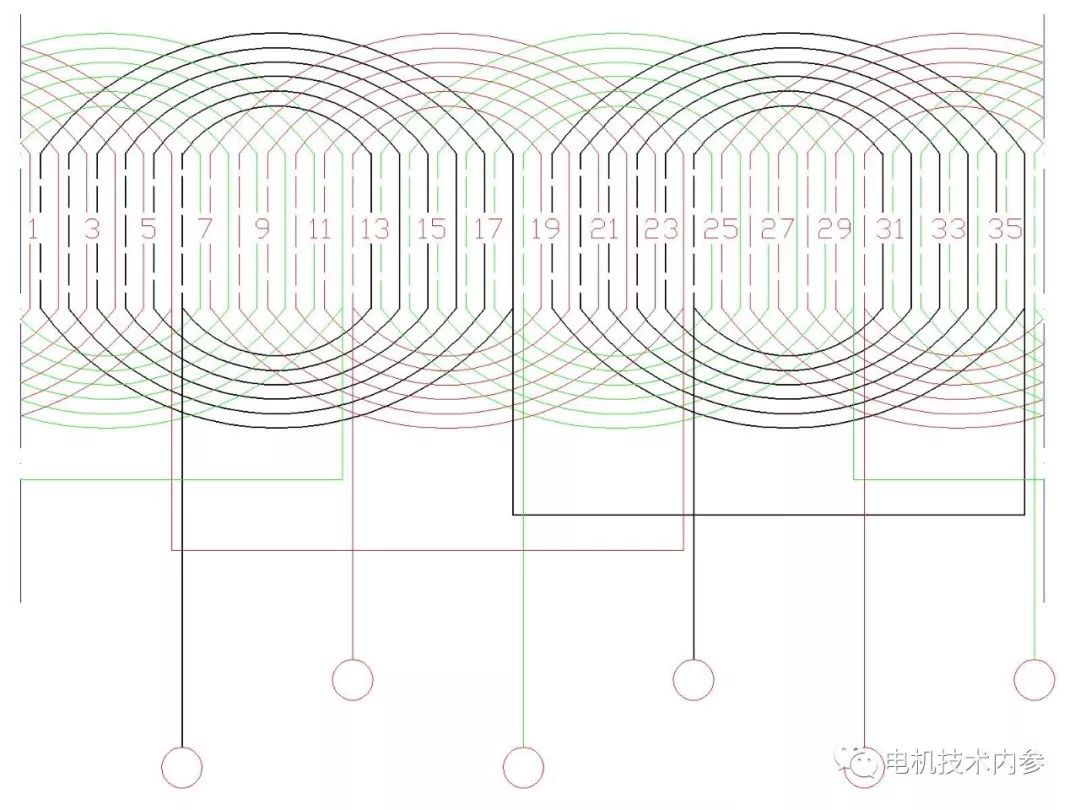

图3
双层同心绕组
最小电机跨距角大，内腔空间小，所以要将导线插入双叠片绕组极其困难。如何解决这个问题？答案是两层同心。下面以2极、24槽、跨距为5(为使端长最小，跨距选择为2q/3)为例，说明如何使双层绕组同心。图4是双层卷绕方案。

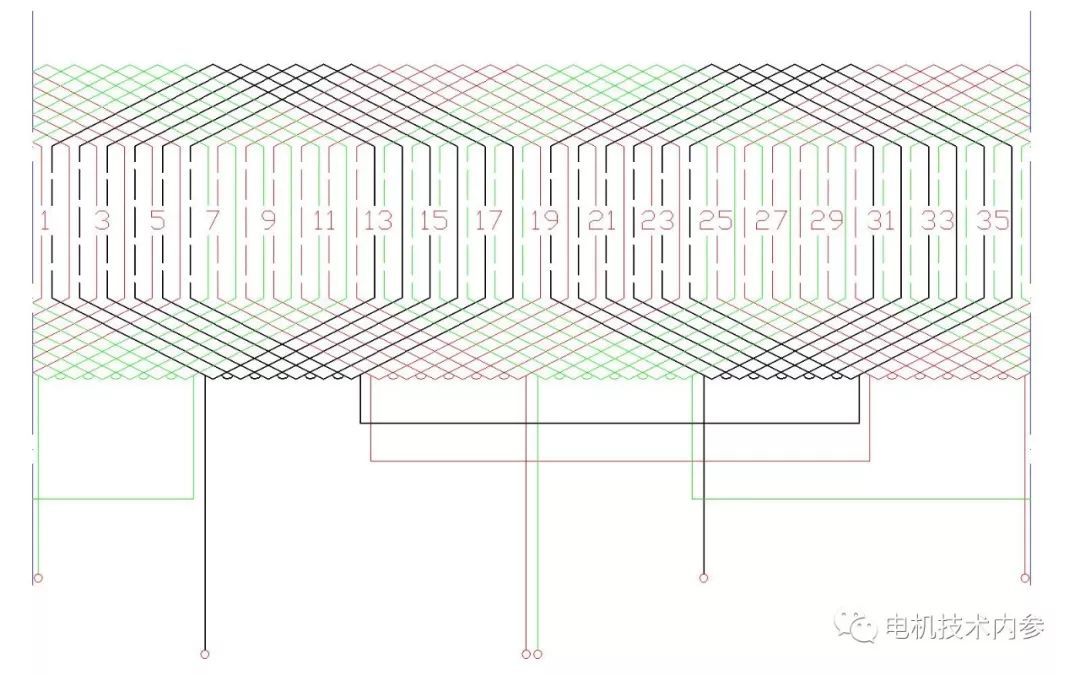

图4
每个线圈侧的端部连接不是图4中的唯一方案，只要电流方向和附属关系与图4中所示的相同，该方案就完全等同。现在把图4中电流方向相反的线圈侧，按照最近距离原理，逐一重组连接。结果如图5所示。类似同心单层绕组，相当于双层绕组，即绕组同心。
图5
双层同心绕组应用价值
虽然只是形式上的改变，但效果却大不相同。——的结构，原本不能采用双层绕组，可以在任何场合使用。
本文为原创作品，未经许可不得转载。请分享转发！
