今天的题目是由于一位粉丝的提问：电机引线电缆如何选择？太厚，空间不对，可操作性差；还好，总觉得有点不靠谱，什么后果就不确定了。这个问题与电机的结构和运行条件有关，也与电机中引线电缆的位置有很大的相关性。
电机引入线包括内部连接和外部连接两部分。外壳内的主绕组线与电机接线板或接线装置之间的连接电缆为内部电缆，将电源引入电机接线盒或接线装置的供电电缆为外部电缆。两者功能不同，工作环境不同，但都是保证电机可靠运行的极其重要的环节。
老子有钱官网已经在跨接、联通是引接电缆的基本功能，即引接电缆的两端为接口。电机有许多电气故障初始诱发因素在接口部位，如对地短路、相间放炮等严重电气故障，有许多案例发生在接口接线端子松动部位、接线装置存在设计缺陷处。,就此主题进行了专门讨论，因此老子有钱官网在此不再赘述，重点讨论引线电缆的选择。
电机本体内部电缆必须跨接在电机绕组上，热阻和耐压等级应与绕组一致，主要包括导电截面、绝缘等级、热阻和防腐要求等具体内容。电缆选择的原则是：电缆的电压等级不得低于电机的额定电压；在电机允许的温升、工作温度和环境条件下，使用过的电缆绝缘护套不会发生不利的质变，能够承受电机生产运行过程中不可避免的因素，如挠曲和拉扯、浸渍漆干燥过程中与浸渍漆和溶剂的相容性等。
在此，老子有钱官网建议电机引线的电缆导体直径应尽量按照以下要求选择和控制：电缆导体直径应根据电机的额定电流和实际运行条件选择，电流密度一般应控制在4-5 A/mm2，保守或要求可靠性的情况下应控制在3-4 A/mm2。

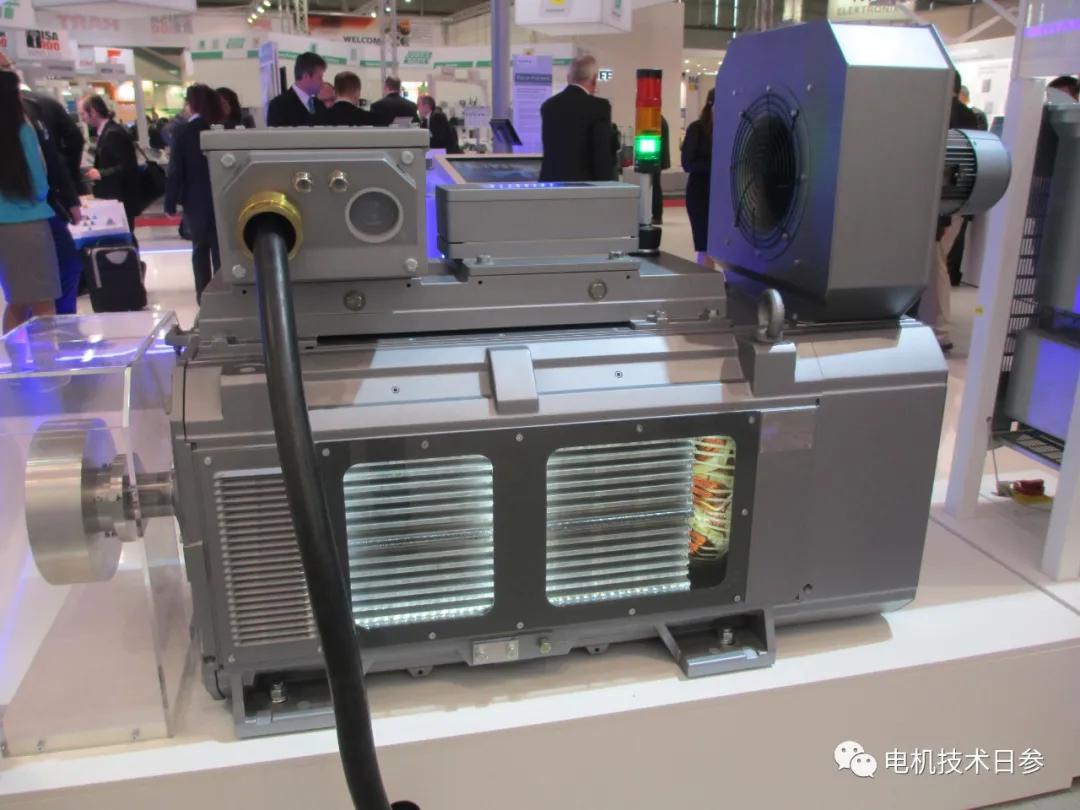

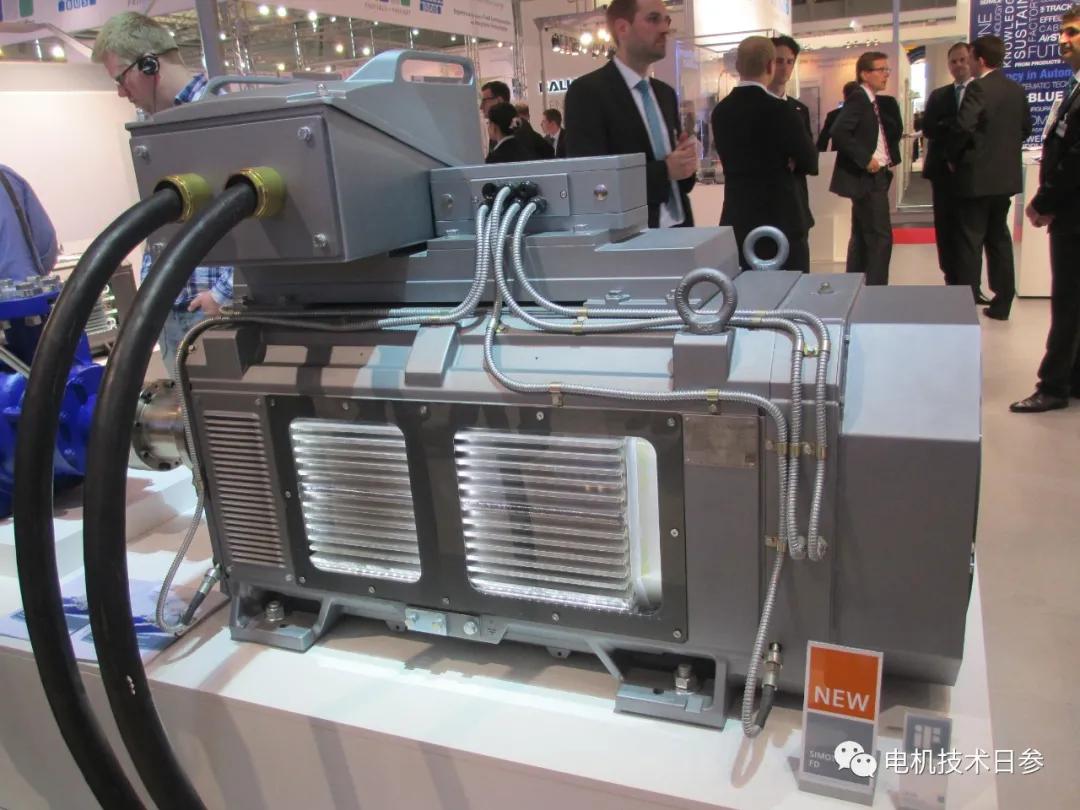

客户端的引入线是引出线，这涉及到很多因素。电缆类型要根据具体的作业环境精心选择，具体的作业条件要根据轻电缆、重电缆、铠装电缆等不同等级进行处理。对于电缆导体直径的选择，也可以根据电机运行时的额定电流来计算。一般电流密度控制在3 ~ 4a/mm2，恶劣工况下较小，暴露和低环境温度工况下较大。

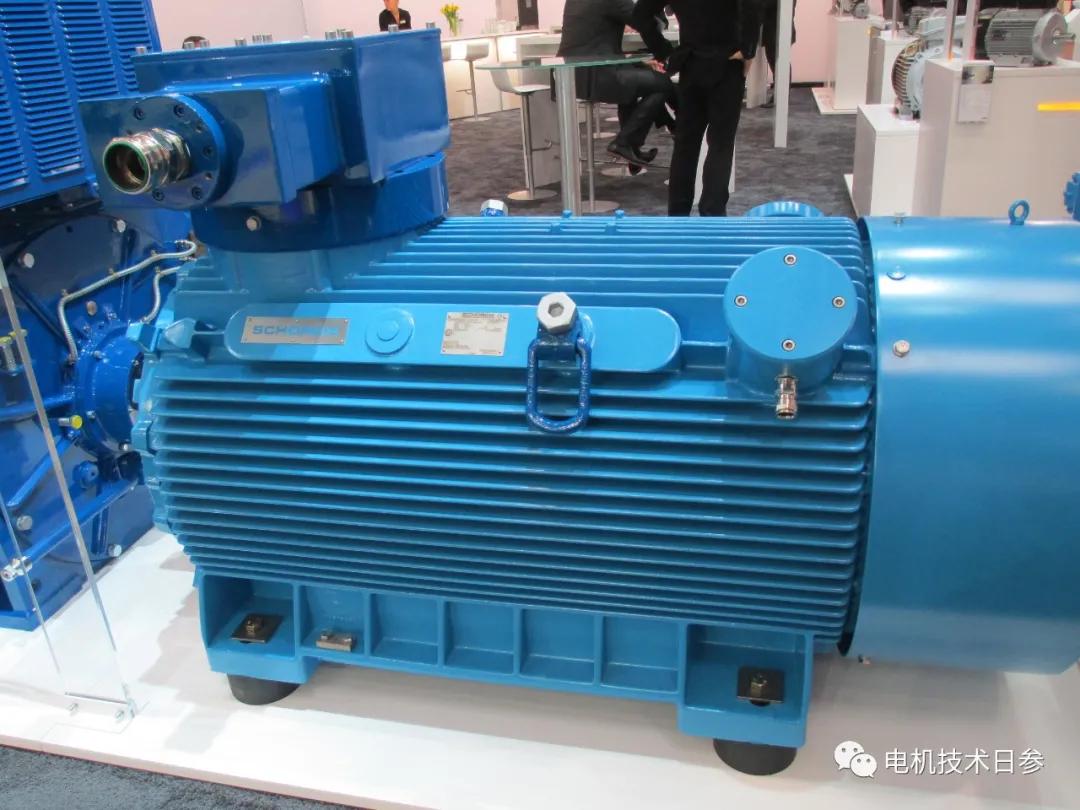

这里特别强调一点：电缆直径必须与电机电缆接头或格兰头孔径相匹配，最好在电机订购合同附加的技术协议中明确规定。
目前电机绕组和引线的生产基本都采用铜芯电缆，文中提到的电流密度也是铜芯电缆的选型经验。由于客户端电缆的选择直接关系到电机的安全可靠运行，而且出线电缆的不确定因素很多，设备供电系统在选择电机供电电缆时必须根据实际运行电流留有足够的余量，尤其是电机与电源之间的距离较长(参考实际电缆长度)。一方面要采用低电阻铜芯电缆，注意电缆敷设时安全防护对电缆散热的不利影响；另一方面，长距离供电电缆上的压降比较大，电机长时间低电压运行，导致电机绕组过流发热。过载烧电机的很多事故并不是真实负载超出预期，而是电缆过热或远距离供电导致电缆电阻增大，导致供电电缆压降过大，电机欠压过流。为了防止这种事故，首先要实时监控电源电压和施加在电机上的电压；其次，应增加电缆的导电面积，更换导体直径较大的电缆。
在一些临时架设的电路中，有时会因成本和其他因素而选择铝芯电缆。在这种情况下，应根据铝芯电缆能够承受的电流条件来选择导体直径，
