在一次大型汽车交易会上，沈女士花了一整天参观了所有的展厅。虽然当时有些人几乎筋疲力尽，但是收获很大。
现在看来，努力工作真的很值得。近日，沈女士成功承接了一单大型高压电机业务，她的信心和灵感来自于本次博览会收获的图片和视频。想一想这单生意，沈女士的态度一开始只是试探一下。毕竟兆瓦级高压电机要求很高，单说风险就更不用说了。

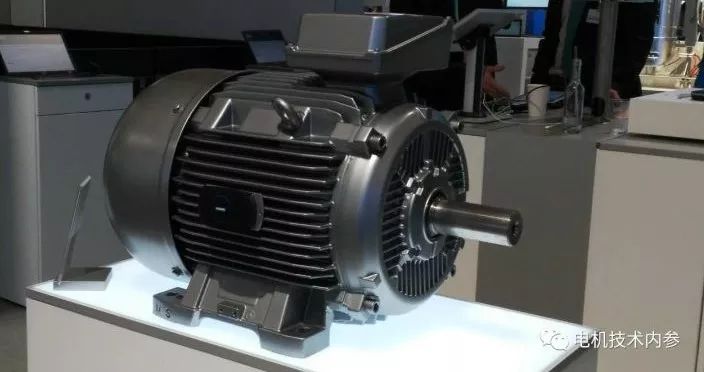

但是，当女士到场，看到需要准备的大电机时，她立刻放下了精神。这个电机和世博会上一个让女士最感兴趣的高压电机(已经放了n遍了)一模一样。巨大的接线盒里有过压保护和差动保护！
过压保护和差动保护原理

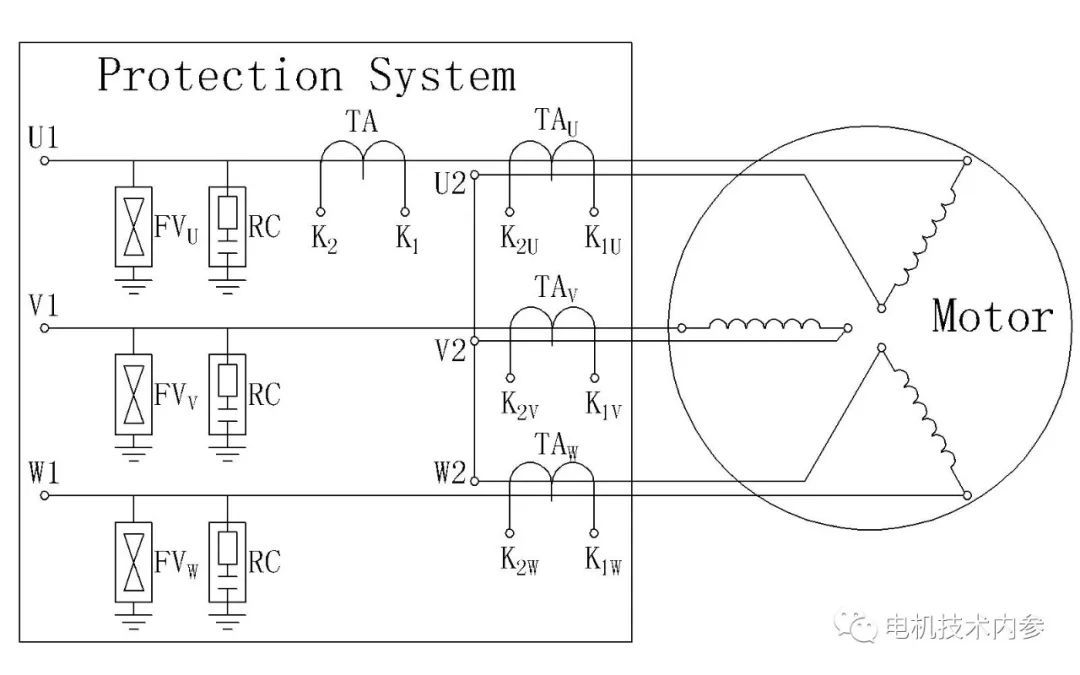

图1示出了具有操作过电压保护、操作差动保护和操作计量装置的电机的电气原理。FVU、FVV、FVW为变阻器保护器，RC为阻容抑制吸收器，ta为计量电流互感器，TAU、TA V、TAW为差动保护电流互感器。
图1
高频振荡脉冲操作过电压保护

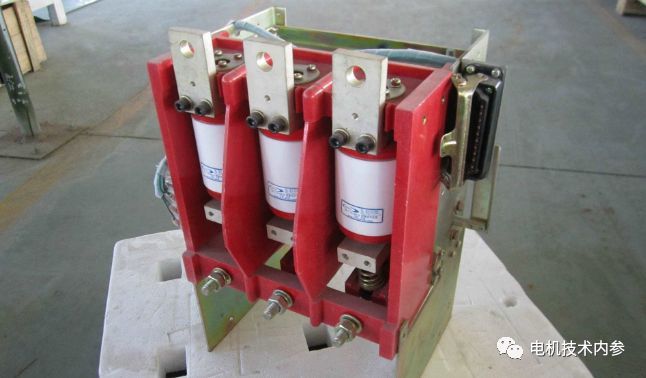

高压电机高压真空开关操作过电压的保护方式通常是图1所示的两种保护器的组合方式，即电机型复合绝缘交流无间隙金属氧化物保护和RC阻容抑制吸收保护相结合的双重保护方式。

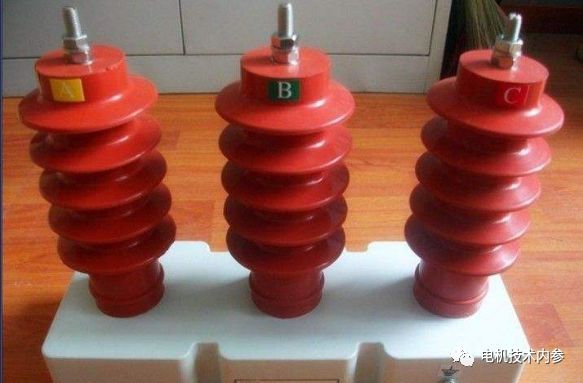

复合绝缘交流无间隙金属氧化物保护
500千伏复合绝缘技术与新技术的氧化物阀板融为一体。它具有内部耐压能力强、老化特性好、耐电弧接地等特点。可防止内部氧化物成分受潮和恶性爆炸事故。
RC阻容抑制吸收保护
阻容抑制吸收保护俗称“阻容抑制器或阻容浪涌吸收器”。功能是改变原电路的阻抗，抑制高压真空开关操作引起的高频振荡冲击电压的发生，改变高频振荡冲击电压的频率值和陡度，降低冲击过电压的风险概率。

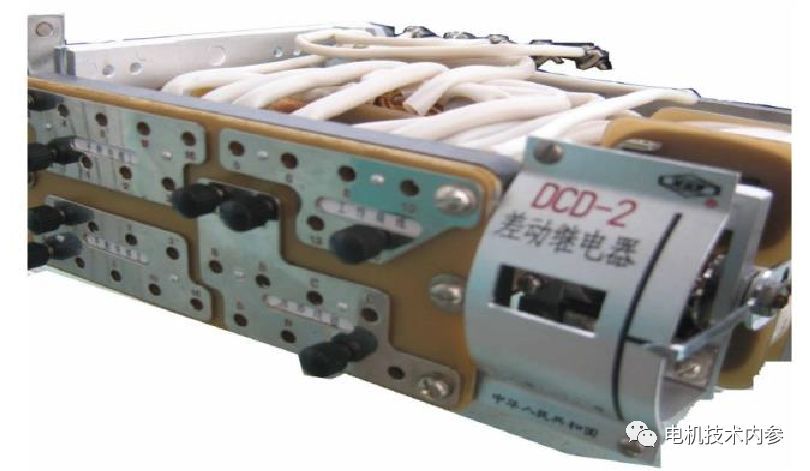

电机差动保护和漏电保护

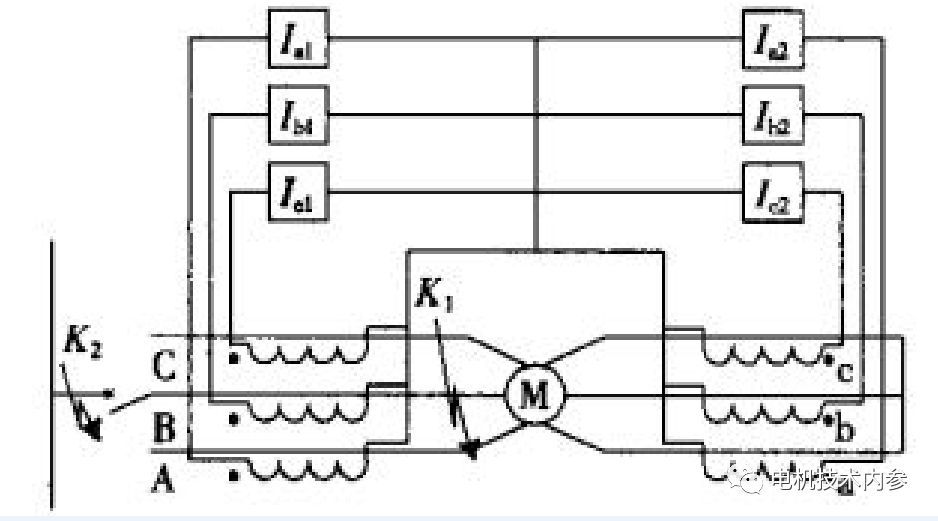

电机差动保护是保护电机绕组故障的主要保护，大型电机内部故障的主要保护一般作用于跳闸。电流测量点设置在每个绕组的起点和终点。正常情况下，绕组始端电流等于末端电流，两个电流之差等于零，差动保护不动作；当绕组与地之间发生短路故障时，启动电流和结束电流不相等，两个电流之差不等于零，保护启动。很明显，它类似于家用电器的漏电保护器，即始端和末端的电流差就是驱动信号。
