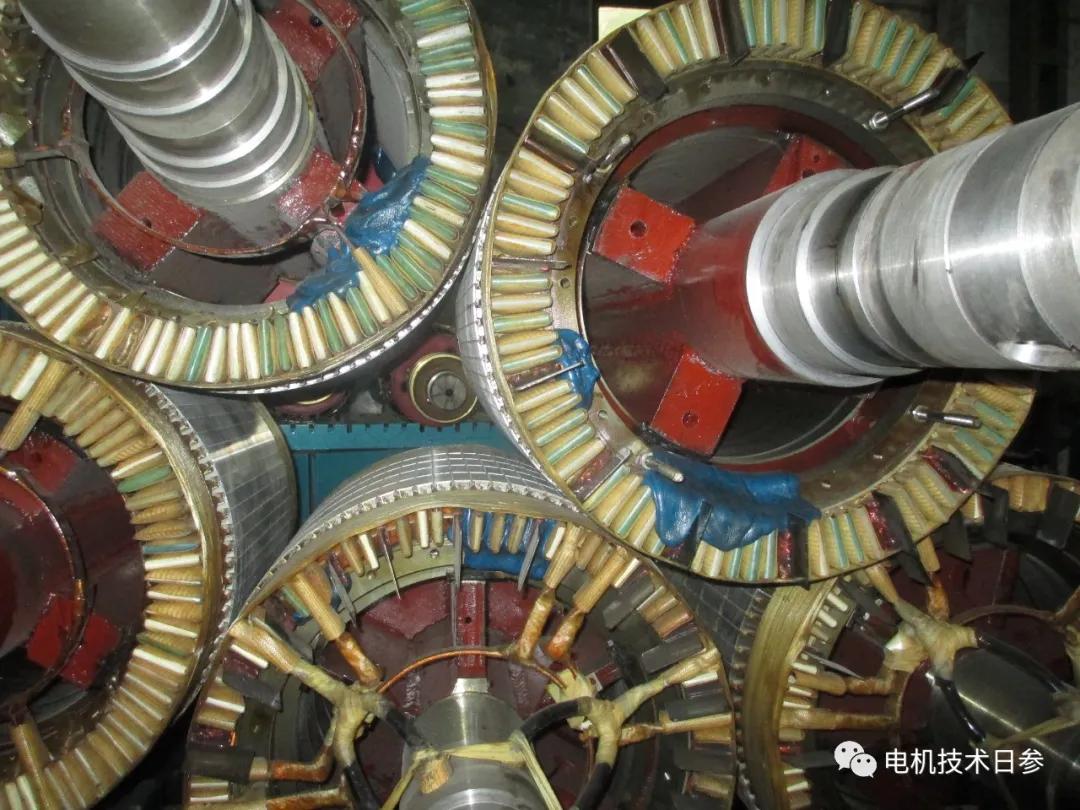

笼型转子与绕线转子相比，质量安全性相对较好，但笼型转子在频繁启动、转动惯量大的情况下也会出现质量问题。
相对而言，铸铝转子质量可靠性更好，转子条与转子铁芯耦合性好，电机启动时的抗发热能力强。但是，铸铝过程中出现的缩孔、薄带等质量缺陷，以及转子发热导致的导条脱落，是不可忽视的，尤其是在导条材质差、铸铝工艺不好的情况下。

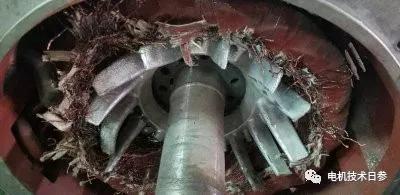

铸铝转子出现问题时，一般可以从转子外表面分析等一些质量现象来判断。转子有断条时，受热严重，转子表面局部或全部会有明显的蓝色现象。严重时有热铝流形成的小铝珠，多出现在导杆中间。铸铝转子发热时，转子端环会变形，严重时转子端风叶会径向甩出，损坏定子绕组。
用于双鼠笼转子、深槽转子、瓶式转子等。用于改善起动性能，一旦转子棒断裂，断裂位置大多发生在端环的焊接位置附近。转子笼条断裂是由于长期热应力、交变电磁力、离心力和切向应力等反复作用的结果。导杆会产生弯曲和疲劳损伤，笼条和端环最容易出现问题。电机启动过程中，由于集肤效应，转子条受热不均匀，转子笼条受到朝向轴线的弯曲应力；当电机正常运行时，转子杆和端环受到离心力的作用，杆产生远离轴线的弯曲应力，会威胁转子杆两端的可靠性。
为了提高转子的焊接质量，中频钎焊技术已逐渐应用于大型转子的焊接工艺中。
以上非官方内容仅代表个人观点。
返回
